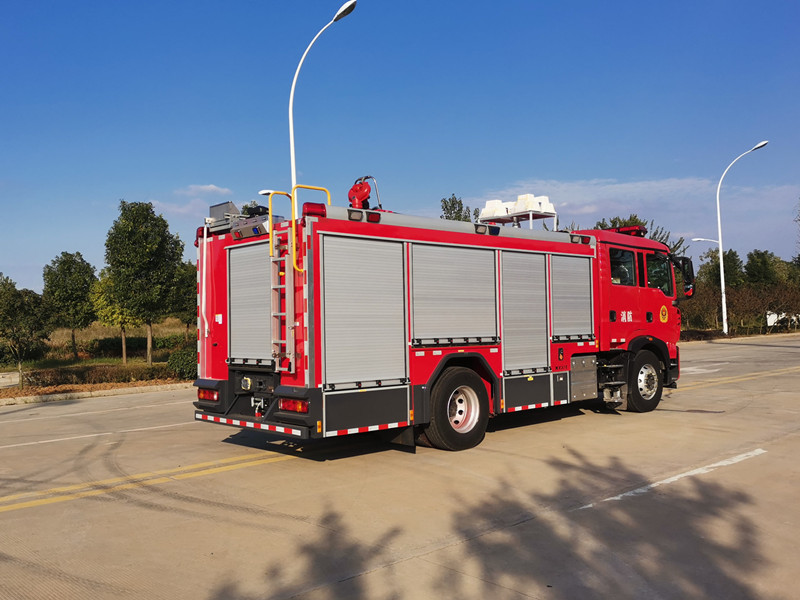

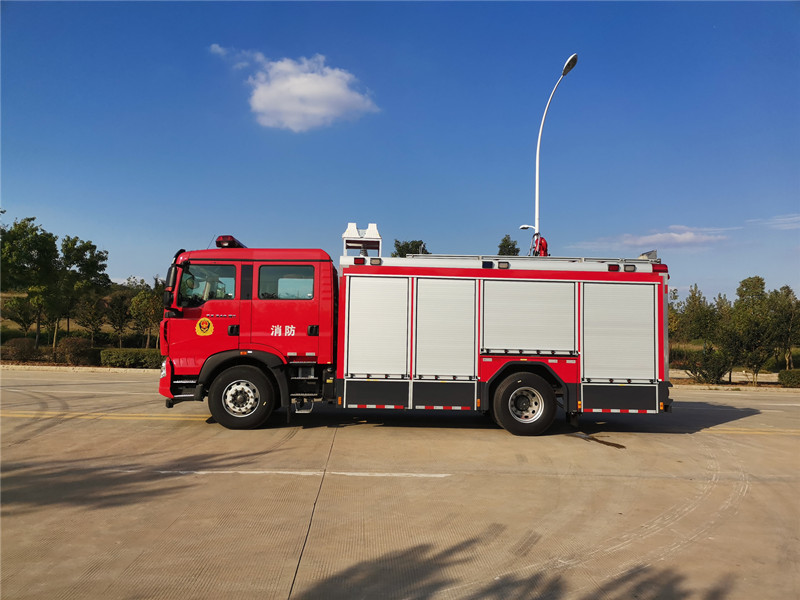

重汽A类泡沫主战消防车

一、整车首要参数

外廓尺寸：8300x2500x3430mm

**总品质：15500kg

载液量：罐体容积不小于 5000L

消防泵额外流量：60L/s @1.0MPa;30L/s @2.0MPa;

消防炮额流量：60L/s 1.0MPa

消防炮射程：≧60m（水）、≧55m（B 类泡沫）、≧35m（A 类泡沫）

前置绞盘参数：**拉力：75.6KN，驱动型式：电动

起落照明灯参数：**离地高度：≥7.6m

二、紧缩氛围泡沫体系首要参数

三、底盘首要参数

型 号：ZZ5207TXFV471GF5 重汽 HOWO 国Ⅵ底盘

驱动型式：4×2

轴 距：4700mm

**车速：101km/h

策念头型号：MC07.34-60

功 率：248kW

总 质 量：20100kg

四、首要布局：

１、驾驶室

结 构：T5G-S 四开门驾驶室,乘员人数2+4人。

坐位设置：前排2人后排4人，此中后排乘员坐位前面设有氛围呼吸器安稳架4个， 后方约1.2米高度处有精美的宁静雕栏。

翻转：前翻式电动举升翻转体系（原车自带）。

乘员室内设备：除原车设备外，加装有100W**报器、**开关、取力器**开 关、唆使灯。

**：驾驶室顶部装配长排LED频闪红**。

2、容罐：

载液量：

l 水罐载水量：4000kg

l A类泡沫罐载液量：300kg

l B类泡沫罐载液量：700kg

材  质：

l 水罐接纳优良碳钢板焊接而成

l 泡沫罐接纳优良不锈钢板0Cr18Ni9焊接而成

l 水罐布局：水罐为焊接式布局，前后封板、罐两侧壁板、纵横防板 均设有可增添强度的梯形折筋。还有维修人孔圈和防吸水旋涡紊流布局。

l 罐顶有1个入口孔，带疾速锁紧及开启装配的罐盖。

l 罐顶接有1个Φ80 mm的溢水管阀布局。

l 1个液位唆使器。

l 1个排污口。

l A类泡沫罐布局：位于水罐前顶部，内设隔板增强筋。

l 罐顶设1个A类泡沫注液口。

l 罐顶设1个出气口。

l 罐底设1个低液位掩护开关。

l 1个液位唆使器。

l 罐底设1个排污口。

B类泡沫罐布局：位于水罐前部，其强度宁静、密封靠得住。

l 罐顶设1个B类泡沫注液口。

l 罐顶设1个出气口。

l 罐底设1个排污口。

l 1个液位唆使器。

3、水泵：

（1） 、水泵：

型号：CB10.20/30.60型中高压消防泵

额外流量：60 L/S@1.0MPa;30 L/S@2.0MPa

材质：铝合金外壳、不锈钢泵轴、铜合金叶轮和密封环、铬镍合金 齿轮

（2） 、引水泵：

活塞式吸深： ≥ 7m

引水时候：≤ 50s

4、B类泡沫比例夹杂体系：

泡沫比例夹杂器型号：PH64

型式：负压环泵式

夹杂比：3-6%

5、紧绷气息保障体系：DC-CAFS60/45M

氛围紧缩机型号：EV06-NK

型式：螺杆式

额外流量：额外机能5.5m³/min，（压力0.85MPa时）

任务压力：0.85 Mpa

**任务压力：1.5MPa

主动压力均衡体系：气压随水压动摇规模≤10%

电动泡沫泵型号： BM12.10N

流量和压力：12L/min/0.8Mpa

比例调理规模：0—9.9%

**放射压力：1.4Mpa

6、管路体系：

（1）、吸水管路：

设 1个DN150罐内吸水管路体系。

水泵后部设有1个DN150外吸水管路体系。

（2）、紧缩氛围泡沫管路：

泵房左边设置DN65、DN80紧缩氛围泡沫出液口各一个。

（3）、灌水管路

车箱右边各有1个装配DN65外灌水口，可经由过程管路向罐内灌水。

泵房内设置1个DN65管道向罐内灌水并经由过程DN65球阀**。

（4）出水管路：

车顶部设置１个DN80消防炮管路及**阀。

泵房摆布两侧各设置1个DN80、DN65出水管路及**阀。

（5）、放余水管路：

紧缩氛围泡沫体系底部设有放余水管路及**阀。

水泵底部设有放余水管路及**阀。

（6）、冷却水管路：

为使氛围紧缩机及取力器在任务中运行一般，配有同空压机冷却体系、取力器冷却体系连通的冷却水管路及**阀。

（7）、排污管路：

水罐底部设置１个DN40的排污管路及**阀。

B类泡沫原液罐底部设置１个DN25的排污管路及**阀。

A 类泡沫原液罐底部各设置１个DN25的排污管路及**阀。

7、消防炮：

型号：PL8/48型泡沫/水两用消防炮（改换A类炮头便可出紧缩氛围泡沫液）

地位：液罐顶部

**体例：手动

放射压力：0.8Mpa

流量：48L/s

放射炮扭转角度：360°

放射炮仰角：≥+75°

放射炮俯角：≤-15°

射程：水≥70m  泡沫≥60

8、起落照明体系：

发机电：本田能源

功率：10.5KW

频次：50HZ

电压： 220V

主照明灯：

功率： 4×1000W

挪动照明灯：500W/ 2只

起落杆：

型式：气动

**离地高度：8m

举升分量： 45kg

云台：

俯仰度：330°

程度扭转： 360°全扭转

电压：220V

电缆线盘：

电压： 220/380V

频次： 50HZ

数目： 30m（220V）x2

配电箱：设有功效**键、仪表、各种支配全数集合于**箱上，并能精确快速的**全数运行举措，设置设备摆设5m线控按键。

9、牵引绞盘体系：（美国冠**）

型    号：N16800XF

驱动情势：直流电动

**拉力：7650Kgs

钢丝尺寸：13mmx38m

重   量：108kg

装配地位：位于车辆尾部

10、取力器：

型式：夹心式

支配：电磁阀、气动**、**地位位于驾驶室内仪表盘处

冷却体例：机油冷却

光滑体例：飞溅式油光滑

11、东西箱及泵房：

材质：本体主骨架为钢制型材，内部东西架为铝合金型材。内饰侧板为1.2mm氧化铝合金斑纹板，内饰底板为1.2mm氧化铝合金斑纹板。

布局：接纳钢制框架和铝合金型材公用毗连件布局，东西安排空间充沛，安排东西隔绝距离空间可调整。恰当地位选配接纳立式推拉架、扡架和氛围呼吸器扭转架的体例，保证东西便于取用。对车箱内部须要常常检测的部件，在恰当部位加装有生路，其余须要进入车内部查抄和维修的处所也加装有关闭或有可挪动的板件。

卷帘门：一切东西厢及泵室都接纳带锁卷帘门，把手和锁坚忍耐用，不宜变形。卷帘门导轨内加装LED照明灯带，一切卷帘门均颠末水淋密封机能实验。

翻板踏脚：钢框架覆铝合金斑纹板，接纳搭钮加止口两重锁定，脚踏板边角处装配有黄色**示灯闪灼，宁静靠得住。

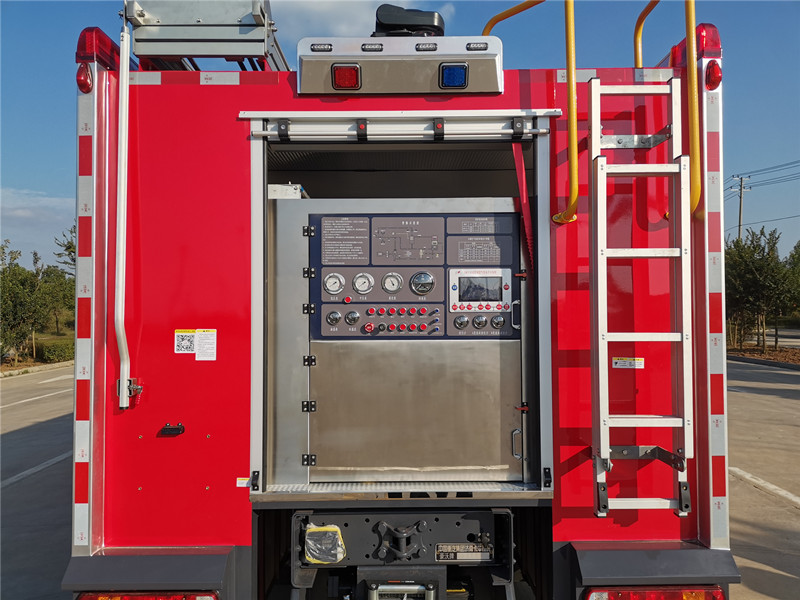

12、仪表板及板上设备

仪表板位于车尾部的泵室内，带有一个**板并具有充沛的照明；一切**手柄、开关、唆使灯的近旁都有中文标识和支配步骤申明。

仪表板装有：

液位表：3只

转速表： 1只

压力表：1只

真空压力表：1只

泡沫比例夹杂器**单位：1套

空压机温度表：1只

油门调理装配：1套

仪表照明开关：1个

氛围压力表： 1个

A类体系供水开关：1个

炮**开关： 1个

其余各种**阀多少

13、电器及**示体系:

l 整车一切用电设备总功率低于发机电额外功率的1.4倍

l 派司灯座合适GB4785的划定，知足派司照明须要

l 驾驶室顶部设备1只1.6米LED长排频闪红**,**报器功率为100W；**报器、**、爆闪灯电路为**式附加电路，**器装配在驾驶室内

l 厢体顶部摆布两侧各装配蓝、红两色爆闪灯，距离≤3m，下两侧各装配4具宁静标记灯和侧答复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，驾驶室、东西箱、泵房内均装有照明装配，并合适GB4785划定

l 后泵房处的体系**面板上设有各种唆使灯、显现仪表、宁静报**装配。

l 在车辆恰当地位选装主动充电体系，在车辆停驶状况下主动为车辆蓄电池停止智能充电，防止车辆产生因亏电而引发的启动坚苦。

14、喷漆：

接纳国产油漆，驾驶室、车体为消防红，底盘和副车架为玄色，翼子板、保险杠、小高顶为灰色。整车漆膜请求平坦、亮光。

15、整体手艺请求：

l 整车机能合适GB7956.1-2014《消防车 第1局部：通用手艺前提》的划定

l 整车机能合适GB7956.6-2015《消防车 第6局部：紧缩氛围泡沫消防车》的划定

l 消防泵机能合适GB6245-2006《消防泵》的划定

l 整车外廓尺寸、轴荷及品质应合适GB1589-2016《途径车辆外廓尺寸、轴荷及品质限值》的划定

l 整车内部照明和旌旗灯号装配应合适GB4785《汽车及挂车内部照明和旌旗灯号装配的装配划定》的划定

l 一切焊接安稳，光亮，平坦

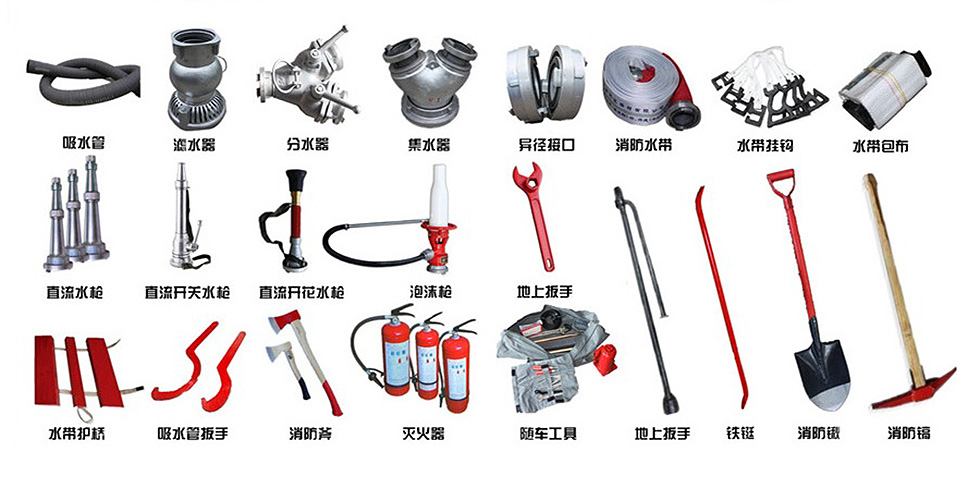

16、随车东西
